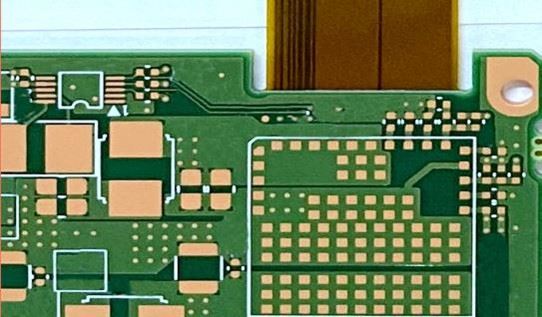

10L stijve flexplaat

De 10-laags stijve-flex PCB is een hoogwaardige-printplaat (PCB) die zich richt op meer-laagse onderlinge verbindingen en drie- assemblagevereisten. Het belangrijkste voordeel ligt in de geïntegreerde samenstelling van 10 lagen stijve en flexibele substraten, waardoor de structurele ondersteuning en het buigvermogen in balans zijn. De meer-laagse stapelstructuur en het rigide-flex-overgangsproces stellen extreem hoge eisen aan de productieprecisie. Tijdens het productieproces moet speciale aandacht worden besteed aan de volgende aspecten.

Ten eerste is het noodzakelijk om substraten nauwkeurig te selecteren volgens de vereisten van de 10--laags stapelstructuur. De stijve lagen maken bij voorkeur gebruik van FR-4 koper-beklede laminaten met stabiele temperatuurbestendigheid en diëlektrische eigenschappen, terwijl de flexibele lagen polyimide (PI)-substraten gebruiken met uitstekende buigweerstand en anti- antiverouderingsprestaties. Ondertussen worden hoogwaardige lijmen gebruikt die compatibel zijn met beide om de hechtsterkte tussen de lagen en elektrische compatibiliteit te garanderen, waardoor het risico van delaminatie van meerdere lagen vanaf de bron wordt geëlimineerd. Ten tweede, concentreer u op het beheersen van de uitlijningsprecisie van de stapel van tien-lagen en het proces van het rigide-flex-overgangsgebied. Tijdens het lamineren moet de positie van de circuits in elke laag nauwkeurig worden gekalibreerd. Voor het rigide-flex overgangsgebied optimaliseert u de lamineringsparameters en randbehandeling om circuitbreuk veroorzaakt door spanningsconcentratie tijdens het buigen te voorkomen. Versterk ten slotte de kwaliteitscontrole van het volledige proces. Voor belangrijke processen van 10-laags platen, zoals boren, etsen en maskeren van soldeer, moet u de nauwkeurigheid van de gatdiameter, de circuitintegriteit en de geleidbaarheid tussen de lagen strikt controleren. Elke batch producten ondergaat strenge tests om naleving van de industrienormen te garanderen.

Deze 10-laags rigid-flex PCB heeft talloze voordelen en biedt meerdere ondersteuningen voor het ontwerp en de productie van elektronische producten.

De 10-laagstructuur biedt voldoende ruimte voor bedrading met hoge- dichtheid, waardoor meer functionele circuits kunnen worden gerangschikt op een beperkt bordoppervlak, waardoor onafhankelijke transmissie en efficiënte onderlinge verbinding van multi-modulesignalen wordt gerealiseerd. Ondertussen vermindert het door middel van een redelijk tussenlaagafschermingsontwerp effectief signaaloverspraak tussen verschillende circuits, zorgt het voor transmissiestabiliteit van apparatuur onder hoogfrequente werkomstandigheden en verbetert het de operationele betrouwbaarheid van eindproducten aanzienlijk.

Door de redelijke afstemming van stijve en flexibele substraten kunnen de hardheid, flexibiliteit en thermische uitzettingscoëfficiënt van de plaat flexibel worden aangepast, waardoor het product geschikt is voor verschillende installatiescenario's en werkomstandigheden, met uitstekende mechanische eigenschappen en aanpassingsvermogen aan de omgeving. Momenteel wordt het veel gebruikt in verschillende hoogwaardige elektronische producten-, zoals opvouwbare smartphones, draagbare apparaten, autocamera's en medische instrumenten.

Vergeleken met traditionele enkel-laags, dubbel-laags stijve-flex PCB's en enkele stijve platen, heeft de 10-laags stijve-flex PCB opvallende voordelen. Ten eerste verbetert de meer{10}}laagstructuur de integratiedichtheid aanzienlijk, waardoor meer functionele modules binnen dezelfde grootte kunnen worden vervoerd, waardoor het gebruik van externe kabels en connectoren wordt verminderd en de upgrade van elektronische producten naar dunnere, kleinere en meer geïntegreerde ontwerpen wordt vergemakkelijkt. Ten tweede ondersteunt de stapelstructuur van 10-lagen een redelijkere verdeling en lay-out van de signaallagen. Vermogenslagen, signaallagen en grondlagen kunnen onafhankelijk worden gepland, wat niet alleen de signaalverzwakking vermindert, maar ook de anti-interferentiemogelijkheden verbetert en voldoet aan de complexe signaaloverdrachtvereisten van hoogwaardige elektronische apparatuur.

Ondertussen kan de 10--laags rigid-flex PCB, vertrouwend op uitstekende structurele stabiliteit en duurzaamheid, stabiel werken in complexe assemblageprocessen en serviceomgevingen, waardoor de kwaliteit en levensduur van elektronische eindproducten effectief worden verbeterd. Daarom wordt het veel gebruikt op meerdere gebieden, zoals consumentenelektronica, auto-elektronica, industriële besturing en medische apparatuur.

Over het algemeen richt de productie van 10--laags stijve-flex PCB's zich vooral op het overwinnen van drie kernuitdagingen: meer-laaguitlijning van stapels, compatibiliteit met stijve-flex-substraten en procesoptimalisatie van overgangsgebieden. Het vereist volwassen meer-laagse PCB-productietechnologie en rijke rigide-flexproductie-ervaring om aan strikte industrienormen te voldoen. Alleen door het strikt volgen van de productiespecificaties en volledige-proceskwaliteitscontrole kunnen hoge-kwaliteit en hoge-betrouwbaarheid 10-laags rigid-flex PCB's worden geproduceerd.

Sihui FuJi is een professionele elektronische fabrikant met bijna 16 jaar productie-ervaring. Onze productielijnen zijn uitgerust met geavanceerde apparatuur en wetenschappelijk management en hebben nu de capaciteit voor massaproductie van rigid-flex PCB's met 10- lagen en meer. Als u relevante productbehoeften heeft, neem dan gerust contact met ons op.

De specificatie van monsterbord

Artikel: 10-laags rigid-flex plaat

Materiaal: S1000-2M+IF-2LD5018NJ2 (flexibele printplaat)

Plaatdikte: 1,25 ± 0,15 mm (stijve printplaatpositie)

0,16 ± 0,05 mm (flexibele printplaatpositie)
